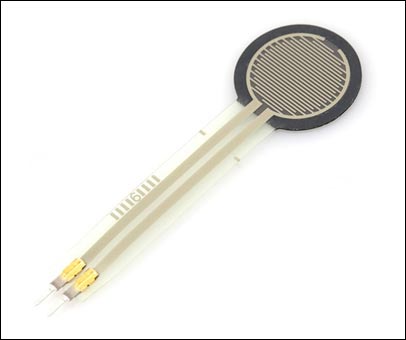

Sensor de Força Resistivo - Sparkfun

Descrição

Com o Sensor de Força Resistivo 0.5 você pode realizar medições entre 100g e 10Kg, dependendo da força aplicada na área de detecção (um círculo de aproximadamente 15mm). Quanto maior a pressão no sensor, menor é a resistência medida. Sem pressão, a resistência ultrapassa 1Mohm. O sensor pode ser conectado à uma protoboard para facilitar a operação e adaptação ao circuito.

Especificações

  • Sensor de força resistivo Sparkfun
  • Varia a resistência conforme a pressão aplicada no sensor
  • Detecta entre 100g e 10Kg
  • Área de detecção: diâmetro de 15mm
  • Dimensões dos fios de conexão: 45mm
  • Dimensões totais: 61 x 18mm



Projeto(s) relacionado(s)

E-Traces, memories of dance

Lésia Trubat, estudante de design e engenharia, criou esta tecnologia que capturar movimentos de dança e, após, transformá-los em sensações visuais. Utiliza Arduino Lilypad, Sensor de Força Resistivo e Acelerometro para registrar a pressão e o movimento dos pés do dançarino. Envia os dados por Bluetooth para um Smartphone ou outro dispositivo eletrônico que os apresenta numa representação gráfica.

URL: http://www.lesiatrubat.com/







Projeto(s) relacionado(s)


Hand robot InMoov

Projeto de uma mão robótica biônica que utiliza Arduino Uno R3, Servo motores e Sensor de força resistivo para dirigir e controlar cada dedo separadamente. Ele foi desenvolvido em 2012 pelo escultor e designer francês Gael Langevin. Saiba mais em: O modelo para impressão 3D é disponibilizado em: https://www.thingiverse.com/thing:17773/files. A "Hand robot InMoov" é um subprojeto do "Robot InMoov", primeiro robô em tamanho real impresso em 3D de código aberto. Ele pode ser replicável em qualquer impressora 3D com uma área de 12 x 12 x 12 cm. Foi criado como uma plataforma de desenvolvimento para Universidades, Laboratórios e Hobistas. Saiba mais sobre "Hand robot InMoov" em: http://inmoov.fr/

// Projeto: Hand robot InMoov - movimenta um dedo da mão

 #include "Servo.h"

 const int Pino_Servo1 = 5;
 const int Pino_Resistivo1 = A0;

 int Leitura_Resistivo1;
 int Posicao_Servo1;
 Servo Meu_Servo1;

 void setup () {
       Serial.begin (57600);
       Meu_Servo1.write (30);  			// Mão fechada.
       Posicao_Servo1 = 30;
       Meu_Servo1.attach (Pino_Servo1);
 }

 void loop () {
       Leitura_Resistivo1 = analogRead (Pino_Resistivo1);
       Serial.print ("Analog reading = ");
       Serial.print (Leitura_Resistivo1); 					// Leitura bruta

  // --------- limites estabelecidos da leitura -------- //

       if (Leitura_Resistivo1 < 25) {
       	    Serial.println (" - Sem pressao");
       } else if (Leitura_Resistivo1 < 30) {
       		    Serial.println (" - Toque leve");
       } else if (Leitura_Resistivo1 < 50) {
      		    Serial.println (" - Aperto leve");
       } else if (Leitura_Resistivo1 < 110) {
       		    Serial.println (" - Aperto médio");
       } else if (Leitura_Resistivo1 < 200) {
       		    Serial.println (" - Aperto forte");
       }
       delay (1000);

       AbreMao (Posicao_Servo1, 1);
       delay (3000);

       FechaMao (Posicao_Servo1, 1);
       delay (3000);

 }

 void AbreMao (int posicao, int servo) {

     for (; posicao < 130;  posicao ++) {
          Meu_Servo1.write (posicao);
          if (analogRead (Pino_Resistivo1) > 30) {
              break;
          }
     }
 }

 void FechaMao () {

     Meu_Servo1.write (30);
     posicao = 30;
}
