Elementos de Apoio
Guias
Definição: Elemento de máquina que mantém uma trajetória rigorosa de determinadas peças.
Emprego: São empregadas em máquinas operatrizes que necessitam de deslizamentos. Um bom exemplo são portas corrediças que mantém uma trajetória através de guias.
Classificação: Eles podem ser de deslizamento ou rolamento.

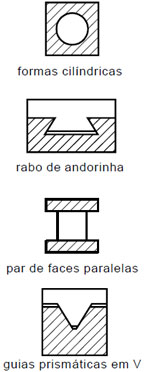

Guias de deslizamento Guias de rolamento Trilho, feito como guia, que mantém uma trajetória pré-definida. Pode assumir diversas configurações:
Geram menor atrito que as guias de deslizamento. Isto ocorre porque os elementos rolantes giram entre as guias.
Os elementos rolantes podem ser de esferas, rolos ou agulhas.
Mancais
Definição: Elemento que suporta um eixo qualquer.
Emprego: Têm a função de servir de suporte a eixos, de modo a reduzir o atrito e amortecer choques ou vibrações.

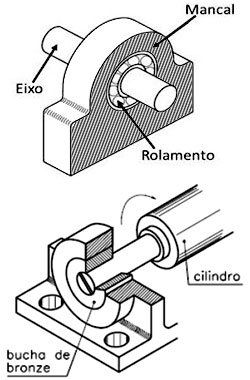

Classificação: Eles podem ser com bucha ou rolamento.
Mancal com bucha Mancal com rolamento É utilizado para máquinas pesadas ou equipamentos de baixa rotação, pois a baixa velocidade evita superaquecimento e desgaste pelo grande atrito. A vantagem desse elemento é o baixo custo.
Possui um custo mais elevado, mas é utilizado para velocidades de média a altíssimas, devido ao baixo atrito gerado pela rolagem dos elementos rolantes.
Rolamentos
Definição: São elementos criados com a finalidade de diminuir ao máximo as perdas de energia causadas pelo atrito. São geralmente constituídos de dois anéis concêntricos, entre os quais são colocados elementos rolantes como esferas, roletes e agulhas. O anel externo é fixado num mancal externo, enquanto que o anel interno é fixo no eixo.
Emprego: Seu emprego é para minimizar a fricção entre as peças móveis da máquina e suportar uma carga.
Classificação: Podem ser classificados quanto a carga transversal e/ou axial aplicada ao eixo.
Radiais Axiais Mistos Impedem o deslocamento no sentido transversal do eixo.
Impedem o deslocamento no sentido axial do eixo.
Suportam tanto cargas axiais (num dado sentido) como transversais.
Além disto, eles podem ser classificados segundo o elemento rolante como esfera, rolos ou agulhas.
Esferas: Para rotações mais elevadas com cargas leves à médias (bicicletas, motores elétricos, automóveis, etc). Podem ser de uma ou duas carreiras de esferas, possuir placas de vedação que não necessita de lubrificação e ter contato angular das esferas para suportar certa carga axial (usado por exemplo em furadeiras). Além disto, podem ainda ser auto compensador que suportam um pequeno deslocamento angular do eixo, como resultado da flexão do mesmo.

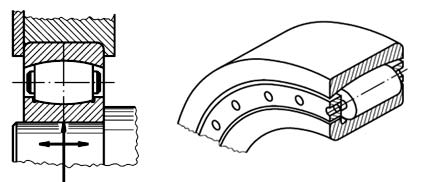

Rolos: Cilindros ou rolos cônicos podem ter formato de barriletes, sendo utilizados como rolamento auto-compensador, suportando deslocamentos angulares em ambas direções. Podem possuir mais de uma carreira, sendo sua aplicação em máquinas pesadas e laminadores.

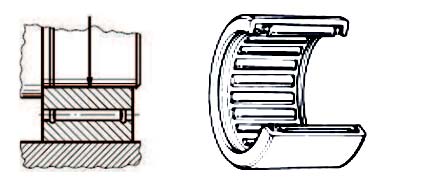

Agulhas: Indicados para carga não constante e espaço radial limitado. Pode ser usado sem os dois anéis, já que está fixo em uma gaiola.
|
