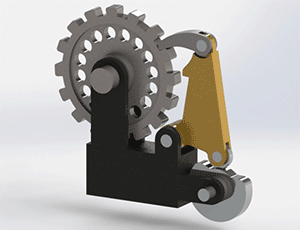

Catraca (Ratchet)
O mecanismo permite movimento contínuo linear ou rotativo em apenas uma direção, evitando movimento na direção oposta. Possui uma engrenagem redonda ou uma cremalheira linear com dentes, e um dedo giratório, carregado por mola, chamado de lingueta que envolve os dentes. Os dentes são uniformes mas assimétricos, com cada dente tendo uma inclinação moderada em uma borda e uma inclinação muito mais acentuada na outra borda.

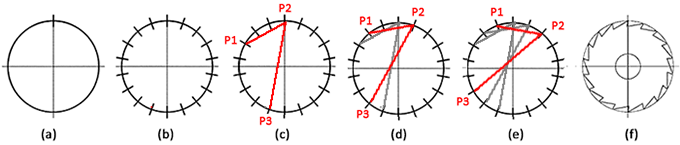

Como criar?
(a) Crie um circulo
(b) Divida em 18 partes iquais
(c) Conecte os pontos P1, P2 e P3
(d) Repita o processo anterior
(F) Contorne o traçado criado
Quando os dentes da catraca estão se movendo para frente a lingueta desliza para cima e sobre as bordas inclinadas dos dentes, com uma mola forçando-a (freqüentemente com um "clique" audível) na depressão entre os dentes. A lingueta passa a ponta de cada dente sem dificukldade. Quando os dentes se movem na direção oposta, a lingueta travará contra a borda inclinada do primeiro dente que encontra, bloqueando a catraca e impedindo qualquer movimento nessa direção.

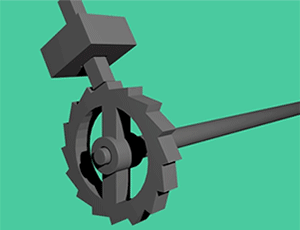

Veja algumas aplicações
|
