Elementos de Fixação
Rebites
Definição: O rebite possui corpo cilíndrico e cabeça, sendo fabricado em aço (comum, inox, etc), alumínio, cobre ou latão. É usado para fixação permanente de duas ou mais peças.
Emprego: Em geral, seu emprego está em situações onde não é possível usar solda por um ou mais motivos: tipo de material, não admissão de tensões provenientes da solda, facilidade do processo de fabricação, etc. Na indústria aplica-se principalmente em: estruturas metálicas, reservatórios, caldeiras, máquinas, navios, aviões, veículos de transporte e treliças.
Classificação: Os tipos de pino são divididos pelo "formato da cabeça".
Tipos Formato da cabeça Emprego Cabeça redonda larga Muito utilizado devido à resistência que oferece. Cabeça redonda estreita Cabeça escareada chata larga Empregado em uniões que não admitem saliência. Cabeça escareada chata estreita Cabeça escareada com calota Empregados em uniões que admitem pequenas saliências. Cabeça tipo panela Cabeça cilíndrica Usado em uniões de chapas com espessura máxima de 7 mm.
O processo de rebitagem pode ocorrer a quente ou a frio, de forma manual ou mecânica.

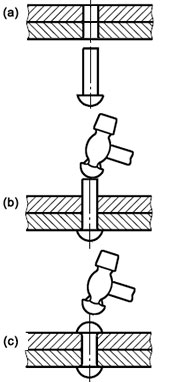

(a) Um rebite é colocado no furo das peças.
(b) Uma força é aplicada sobre ele.
(c) A cabeça é estampada (configurada).
Pinos
Definição: Tem corpo em forma prismática ou cilíndrica que pode ter faces paralelas ou inclinadas, em função da grandeza do esforço e do tipo de movimento que deve transmitir.
Emprego: Se interpõe nas cavidades de um eixo e uma peça, afim de fixar a peça ao eixo e vice-versa. É muito usado para fixação de engrenagens num eixo.
Classificação: Podem ser classificados quanto sua função.
Tipos Nome Função Pino cônico Ação de centragem. Pino cônico com haste roscada A ação de retirada do pino de furos cegos é facilitada por um simples aperto da porca. Pino cilíndrico Requer um furo de tolerâncias rigorosas e é utilizado quando são aplicadas as forças cortantes. Pino elástico ou pino tubular partido Apresenta elevada resistência ao corte e pode ser assentado em furos, com variação de diâmetro considerável. Pino de guia Serve para alinhar elementos de máquinas. A distância entre os pinos deve ser calculada para evitar o risco de ruptura.
Cavilhas
Definição: Peça cilíndrica fabricada em aço cuja superfície externa recebe três entalhes que formam ressaltos. A forma e o comprimento dos entalhes determinam os tipos de cavilha. Sua fixação é feita diretamente no furo aberto por broca, dispensando-se o acabamento e a precisao do furo alargado..
Emprego: Para união de peças que não são articuladas entre si.
Classificação: São classificadas segundo tipos, normas e utilização.

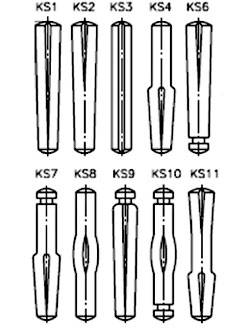

Tipos Normas Utilização KS 1 DIN 1471 Fixação e junção. KS 2 DIN 1472 Ajustagem e articulação. KS 3 DIN 1473 Fixação e junção em casos de aplicação de forças variáveis e simétricas, bordas de peças de ferro fundido KS 4 DIN 1474 Encosto e ajustagem. KS 6 e 7 - Ajustagem e fixação de molas e correntes KS 8 DIN 1475 Articulação de peças KS 9 - Utilizado nos casos em que se tem necessidade de puxar a cavilha do furo. KS 10 - Fixação bilateral de molas de tração ou de eixos de roletes KS 11 e 12 - Fixação de eixos de roletes e manivelas. KN 4 DIN 1476 Fixação de blindagens, chapas e dobradiças sobre metal KN 5 DIN 1477 KN 7 - Eixo de articulação de barras de estruturas, tramelas,
ganchos, roletes e polias.
Contrapino ou cupilhas
Definição: Tem corpo em forma prismática ou cilíndrica que pode ter faces paralelas ou inclinadas, em função da grandeza do esforço e do tipo de movimento que deve transmitir.
Emprego: Se interpõe nas cavidades de um eixo e uma peça, afim de fixar a peça ao eixo e vice-versa. É muito usado para fixação de engrenagens num eixo.
Classificação:
Parafusos
Definição: Tem corpo em forma prismática ou cilíndrica que pode ter faces paralelas ou inclinadas, em função da grandeza do esforço e do tipo de movimento que deve transmitir.
Emprego: Se interpõe nas cavidades de um eixo e uma peça, afim de fixar a peça ao eixo e vice-versa. É muito usado para fixação de engrenagens num eixo.
Classificação: Passantes, não passantes, de pressão e prisioneiros.
Porcas
Definição: Peça de forma prismática ou cilíndrica com furo roscado através do qual se encaixa o parafuso. É fabricado em metal ou plástico.
Emprego: Usada em conjunto com o parafuso, para a fixação deste.
Classificação: sextavada, sextavada pesada, sextavada nylon, baixa, sextavada baixa com nylon, borboleta, flangeada, garra, quadrado, torque, k-lock ou kep, acoplamento, castelo sem coroa, castelo com coroa e callota.
Arruelas
Definição: Disco metálico com um furo no centro. O parafuso passa por esse furo. Emprego: A têm a função de distribuir igualmente a força de aperto entre a porca, o parafuso e as partes montadas..
Emprego: Têm a função de distribuir igualmente a força de aperto entre a porca, o parafuso e as partes montadas.
Classificação:
Anéis elásticos
Definição: Também chamado de anel de trava, retenção ou segurança, é uma espécie de arruela incompleta, cuja abertura serve para que seja encaixada em um ressalto num eixo.
Emprego: É usado para impedir o deslocamento axial de eixos, e também, para posicionar ou limitar o curso de uma peça que desliza sobre um eixo.
Classificação:
Chaveta
Definição: Tem corpo em forma prismática ou cilíndrica que pode ter faces paralelas ou inclinadas, em função da grandeza do esforço e do tipo de movimento que deve transmitir.
Emprego: Se interpõe nas cavidades de um eixo e uma peça, afim de fixar a peça ao eixo e vice-versa. É muito usado para fixação de engrenagens num eixo.
Classificação: De cunha, paralelas e de disco.
De cunha Paralelas De disco (ou meia lua) possui uma das faces inclinadas para facilitar a união.
não possui face inclinada, possuindo folga em sua face superior.
é usada em eixos cônicos por se adaptar à conicidade e ter fácil montagem.
|
